Tacosetter Bypass 100 GZ 2-8 / 20 / KVS 2,2 / 1×1 cal + skrzynka izolacyjna
€ 141,95 (€ 174,60 brutto)

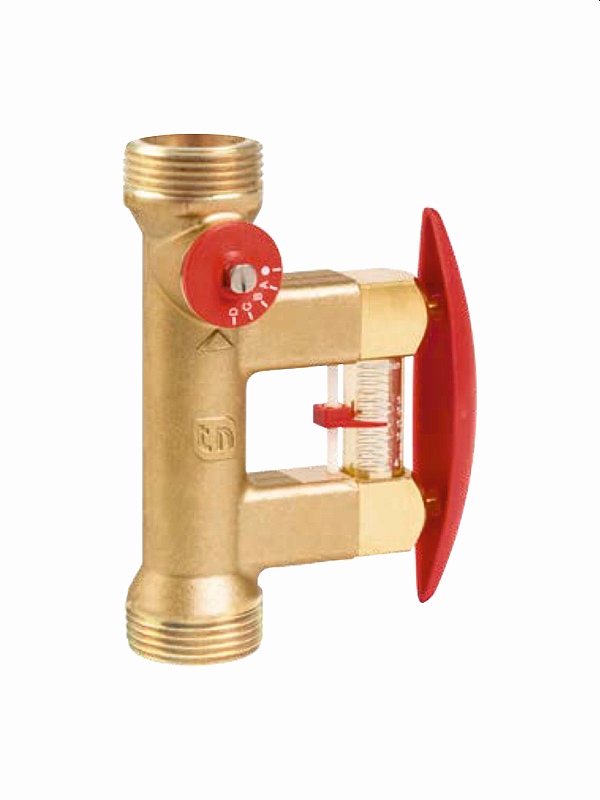

ZAWÓR RÓWNOWAŻĄCO-POMIAROWY Z GWINTEM ZEWNĘTRZNYM
Mosiądz, max temperatura pracy 100°C, max ciśnienie 10 bar
Równoważenie hydrauliczne i bezpośredni pomiar w miejscu podłączenia odbiornika lub w podsystemie. Zawór równoważąco – pomiarowy umożliwia proste i dokładne nastawienie wymaganego natężenia przepływu w systemach grzewczych, wentylacyjnych, klimatyzacyjnych i sanitarnych. Hydrauliczne wyrównanie natężeń przepływu w instalacji zapewnia optymalny rozdział przepływającego czynnika i tym samym ekonomiczne użytkowanie układu.
Pomiar przepływu oparty jest na zasadzie pływaka i sprężyny kontrującej. Wskaźnikiem wartości przepływu jest dolna krawędź pływaka. Element pomiarowy znajduje się w obejściu (Bypass) w stosunku do strumienia przepływu głównego i medium nie przepływa przez niego w sposób ciągły. Wedle potrzeby można otworzyć Bypass przez wciśnięcie i przytrzymanie dźwigni samozamykającego się zaworu stopowego. Przyłączanie i odłączanie Bypassu nie ma wpływu na główny strumień przepływu.
■ Dokładna i szybka regulacja wielkości natężenia przepływu, bez konieczności stosowania wykresów, tabel lub zewnętrznych urządzeń pomiarowych
■ Bezpośredni odczyt wartości natężenia przepływu w l/min
■ Montaż w dowolnej pozycji, brak konieczności konserwacji
■ Kontrola przepływu przy pomocy wskaźnika pomocniczego
■ Możliwość odcięcia przepływu (możliwe minimalne przecieki)
■ Niska strata ciśnienia
Gwarancja producenta 2 lata.
- Opis
- Informacje dodatkowe
- Karta katalogowa
- Instrukcja montażu
Opis
Opis
ZAWÓR RÓWNOWAŻĄCO-POMIAROWY Z GWINTEM ZEWNĘTRZNYM
Mosiądz, max temperatura pracy 100°C, max ciśnienie 10 bar

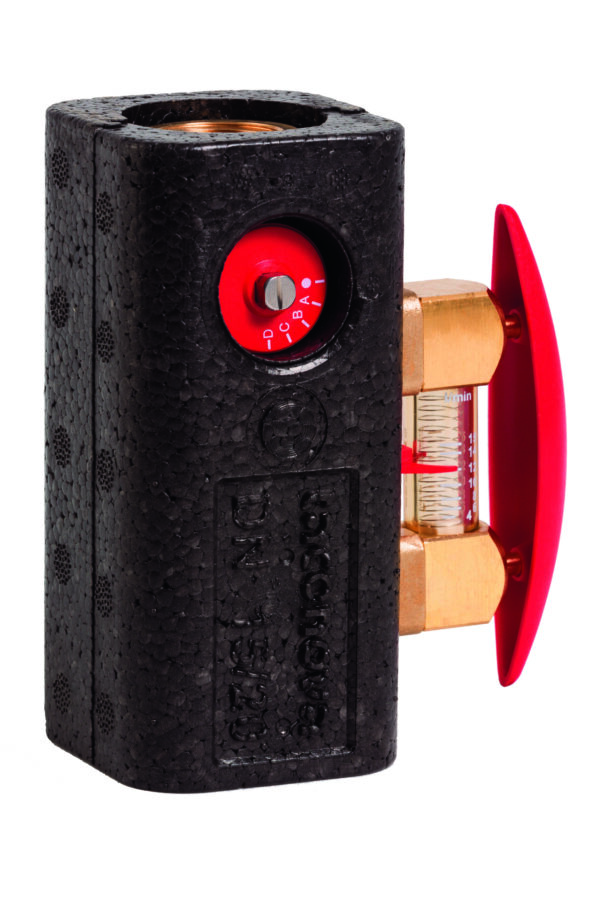

Izolacja: Tak
Zakres pomiaru: 2-8 (l/min)
DN: 20
KVS (m3/h): 2,2
Gwint: 1×1 cal
Równoważenie hydrauliczne i bezpośredni pomiar w miejscu podłączenia odbiornika lub w podsystemie. Zawór równoważąco – pomiarowy umożliwia proste i dokładne nastawienie wymaganego natężenia przepływu w systemach grzewczych, wentylacyjnych, klimatyzacyjnych i sanitarnych. Hydrauliczne wyrównanie natężeń przepływu w instalacji zapewnia optymalny rozdział przepływającego czynnika i tym samym ekonomiczne użytkowanie układu.
Pomiar przepływu oparty jest na zasadzie pływaka i sprężyny kontrującej. Wskaźnikiem wartości przepływu jest dolna krawędź pływaka. Element pomiarowy znajduje się w obejściu (Bypass) w stosunku do strumienia przepływu głównego i medium nie przepływa przez niego w sposób ciągły. Wedle potrzeby można otworzyć Bypass przez wciśnięcie i przytrzymanie dźwigni samozamykającego się zaworu stopowego. Przyłączanie i odłączanie Bypassu nie ma wpływu na główny strumień przepływu.
■ Dokładna i szybka regulacja wielkości natężenia przepływu, bez konieczności stosowania wykresów, tabel lub zewnętrznych urządzeń pomiarowych
■ Bezpośredni odczyt wartości natężenia przepływu w l/min
■ Montaż w dowolnej pozycji, brak konieczności konserwacji
■ Kontrola przepływu przy pomocy wskaźnika pomocniczego
■ Możliwość odcięcia przepływu (możliwe minimalne przecieki)
■ Niska strata ciśnienia
Gwarancja producenta 2 lata.
Informacje dodatkowe
Informacje dodatkowe
| Waga | 0,8 kg |
|---|---|
| Wymiary | 17 × 12 × 7 cm |
| Izolacja | NIE, TAK |
| Zakres pomiaru | 10-40 (l/min), 2-8 (l/min), 20-70 (l/min), 4-15 (l/min), 6-20 (l/min), 8-30 (l/min) |
| DN | 20, 25, 32 |
| kvs (m3/h) | 17,0, 2,2, 3,3, 5,0, 5,1, 8,1 |
| Gwint | 1 1/2 ” x 1 1/2″, 1 1/4 " x 1 1/4", 1" x 1" |
Karta katalogowa Tacosetter Bypass 100 GZ 2-8 / 20 / KVS 2,2 / 1×1 cal + skrzynka izolacyjna
