Zawory Przeciwoparzeniowe

1. Przy jakiej temperaturze możemy się poparzyć?

Gdy zacząłem czytać fachową literaturę zaskoczyło mnie to, że przy 42°C możemy ulec poparzeniu. Wszystko zależy od czasu …

42°C – po 6 godzinach w wodzie o tej temperaturze naskórek ulega martwicy.

55°C – przy tej temperaturze już po ok 3 minutach nasza skóra będzie poparzona.

70°C – wystarczy 1 sekunda w wodzie o tej temperaturze i mam problem.

Jeśli mówimy o w pełni sprawnych ludziach, to takie osoby są w stanie szybko zareagować na gorącą wodę, wyjść z wanny, prysznica, czy szybko wyjąć ręce spod kranu.

Gorzej jeśli temat dotyczy osób nie do końca sprawnych, lub bardzo małych dzieci sprawa zaczyna być bardzo poważna.

—————————————

2. Jak może dojść do poparzenia wodą z kranu?

“Raz do roku broń sama strzela!”

To oczywiście mit, ale czy w naszej instalacji „raz do roku” nie może się przytrafić jakaś pechowa awaria?

Grzanie wody użytkowej zawsze jest związane z pracą termostatów, które załączają, wyłączają, ograniczają funkcję grzania wody.

To dotyczy zarówno podgrzewaczy pojemnościowych, jak i przepływowych.

Jeśli jest jakieś urządzenie sterujące to są też awarie tego urządzenia.

Zawsze występuje ryzyko awarii i podania do instalacji wody o temperaturze niebezpiecznej dla użytkownika.

Skoro wiemy, że jest ryzyko to możemy to ryzyko ograniczyć.

Zabezpieczenia przed oparzeniem warto stosować w miejscach takich jak:

– domy mieszkalne w trosce o bezpieczeństwo domowników i gości

– szpitale i inne placówki w których są klienci, którzy mogą np. zasłabnąć

– hotele, restauracje, stacje benzynowe

– domy opieki dla osób starszych

– przedszkola, żłobki, szkoły

– obiekty użyteczności publicznej (ze względów bezpieczeństwa i ograniczenia ryzyka pozwów)

– miejsca, gdzie ze względów technicznych wymagane jest ograniczenie temperatury wody

Jeśli masz np. kocioł z zasobnikiem, to automatyka kotła może okresowo przegrzewać zasobnik do temperatury 70°C, lub więcej. Jest to związane z koniecznością dezynfekcji zasobnika.

Jeżeli w momencie przegrzewania zasobnika odkręcisz ciepłą wodę to po ok 1 sekundzie styczności z taką wodą skóra ulegnie poparzeniu.

Budując instalację nasza wyobraźnia pozwala przewidzieć ryzyko i w tym momencie możemy to ryzyko zdecydowanie ograniczyć.

——————————————-

3. Co mówią przepisy na temat temperatury ciepłej wody?

Dziennik Ustaw mówi o budynkach powyżej 1000m². Temperatura wody w punktach czerpalnych musi zawierać się pomiędzy 55°C a 60°C. Dodatkowo instalacja musi mieć możliwość przeprowadzania okresowej dezynfekcji wodą o temperaturze 70-80°C.

Biorąc pod uwagę fakt, że woda o temperaturze 55-60°C (nie wspominając o 70-80°C  podczas dezynfekcji) może być dla nas niebezpieczna warto pomyśleć o mądrym zabezpieczeniu.

 Innym przykładem przepisów o temperaturze wody są przepisy w Dzienniku Ustaw dotyczącym warunków wychowania przedszkolnego. W takich placówkach temperatura ciepłej wody doprowadzonej do urządzeń sanitarnych musi być w zakresie 35-40°C.

Mamy więc z jednej strony przepisy, z drugiej strony naszą potrzebę bezpieczeństwa i komfortu. Jak to pogodzić w przypadku np. domku jednorodzinnego?

Temat zaworów termostatycznych w kontekście bakterii Legionella omówiliśmy przy okazji odpowiedzi na jedno z pytań klienta w dziale Q-Q&A (link do odpowiedzi na pytanie nr. 5)



——————————————–

4. Jak działa zawór termostatyczny mieszający?

W uproszczeniu zawór umożliwia mieszanie wody gorącej z zimną w takich proporcjach, żeby na wyjściu uzyskać wodę zmieszaną o żądanej temperaturze.

Wewnątrz zaworu znajduje się element termostatyczny działający na takiej samej zasadzie jak głowice termostatyczne przy grzejnikach.

Jeśli temperatura na wyjściu jest poniżej ustawionej to element termostatyczny przymknie dopływ zimnej wody otwierając dolot wody ciepłej. Jeśli temperatura jest za wysoka, element termostatyczny przymknie dopływ wody gorącej i zwiększy przepływ wody zimnej. Całość procesu regulacji odbywa się płynnie i szybko.

Jest to rozwiązanie precyzyjne, proste (pomimo konieczności wysokiej precyzji wykonania) i niezawodne.

———————————————–

5. Jakie parametry zaworu decydują o jego wyborze?

Jeśli mówimy o dostarczaniu ciepłej wody użytkowej to tak naprawdę interesują nas dwa parametry: Przepływ i Temperatura.

Zagłębiając się w temat związany z dezynfekcją instalacji c.w.u. odkrywamy, że w naszej instalacji ważna jest również możliwość Przegrzewu instalacji ciepłej wody.

Poniższa tabela pozwala jednym rzutem oka sprawdzić, który zawór jest dla nas najlepszy.

Większość naszych zaworów termostatycznych ma zakres temperatur do 70°C (NovaMix Value 70FS ma nawet możliwość przegrzewu do 75°C). Jest to ważny parametr jeśli chcemy mieć możliwość dezynfekcji temperaturowej w instalacji.

W broszurze dotyczącej zaworów termostatycznych znajduje się szczegółowa tabela z podziałem na różne zastosowania: https://www.taconova.com/fileadmin/downloads/Drucksachen/Broschueren/Mischer/Mischersortiment_pl.pdf

Wiedząc już które zawory mogą nam odpowiadać możemy sprawdzić ich cenę w cenniku dostępnym w zakładce: https://termovent.pl/b2b/karty-katalogi-cenniki/

Możemy też przejść do katalogu Termostatyczne zawory mieszające https://termovent.pl/b2b/product-category/termostatyczne-zawory-mieszajace/

I zamówić wybrany zawór z szybką wysyłką.

——————————————

6. Obniżenie temperatury cyrkulacji: bezpieczeństwo + redukcja strat ciepła + oszczędność wody.

Zawór termostatyczny mieszający to nie tylko zabezpieczenie przed poparzeniem. To element generujący wymierne oszczędności.

Na stronie Taconova znajdują się wszystkie oferowane typy zaworów.

Każdy zawór ma na swojej stronie karty katalogowe i instrukcje montażu ze schematami.

https://www.taconova.com/pl/technika-armaturowa/c/termostatyczne-zawory-mieszajace/

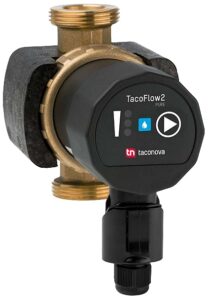

W przypadku dużych odległości między punktami poboru wody, a zasobnikiem warto rozważyć kwestię montażu pompy cyrkulacyjnej np. TACOFLOW2 PURE (dostępne z GZ 1 1/4” i 1/2”) i dodatkowej rury „cyrkulacyjnej”.

Zastosowanie zaworu termostatycznego mieszającego w układzie c.w.u. z cyrkulacją przynosi dwie duże oszczędności.

A. Cyrkulacja pracuje na obniżonej temperaturze dzięki czemu mamy mniejsze straty ciepła na rurociągu i wolniejsze wychładzanie zasobnika.

B. Dzięki zaworowi termostatycznemu chcąc uzyskać gorącą wodę nie musimy jej regulować, ponieważ regulacją zajmie się zawór termostatyczny. Oszczędzamy średnio ok 10-15 sekund z powodu braku konieczności regulacji.

Przy przepływie tylko 6 l/min 10-15 sekund to 1-1,5 litra wody. Jeśli przemnożymy to razy ilość użyć w ciągu doby przez całą rodzinę to otrzymamy wynik rzędu ok 10 tysięcy litrów rocznie wody podgrzanej i wylanej do ścieków.

——————————————–

7. Zbiór linków do danych technicznych i do produktów.

https://www.taconova.com/pl/technika-armaturowa/c/termostatyczne-zawory-mieszajace/

https://www.taconova.com/fileadmin/downloads/DB/AT/NovaMix_Standard_pl.pdf

https://www.taconova.com/fileadmin/downloads/DB/AT/NovaMix_Value_pl.pdf

https://www.taconova.com/fileadmin/downloads/DB/AT/NovaMix_High-Capacity_pl.pdf

https://www.taconova.com/fileadmin/downloads/DB/AT/NovaMix_Compact_50_pl.pdf

https://www.taconova.com/fileadmin/downloads/DB/AT/NovaMix_Compact_70_pl.pdf
